回火的目的是提高汽车板簧的弹性极限，并有一定的塑性和韧性。

  回火温度：为了获得较高的弹性极限、塑性和韧性，应采用中温回火，450-540℃之间。

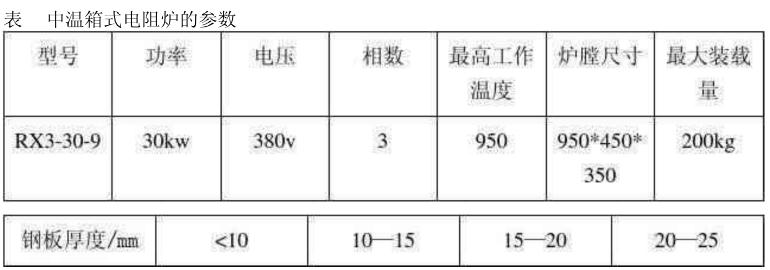

  保温时间：60Si2Mn汽车板簧回火保温时间与弹簧厚度有关。如下表所示：



  冷却介质：回火后可采用水冷，可以防止第二类回火脆性的出现，使钢表面产生残余压应力，提高疲劳强度。

  回火后组织：回火后组织为回火屈氏体，此时碳化物未明显长大，具有应力分布特征，基体相仅发生回复过程，保持马氏体针状态和一定的强化效果，使回火屈氏体有较高的弹性极限。回火后钢的硬度为45-50HRC。

  加热设备：选用低温井式电阻炉。
