针对易形成气孔的低碳钢，除保证正常的脱氧外，采取高温出炉，低温浇注的浇注工艺。高温出炉，延长钢液的镇静时间，有利于钢液中气体和有害杂质的排出，降低钢液中的原始含气量。

  低温浇注可以减小冒口区域的热作用、从而减少气孔、缩孔缺陷。经对比试验，将出炉温度控制在1600-1630℃，钢液镇静时间从2min增至5min。

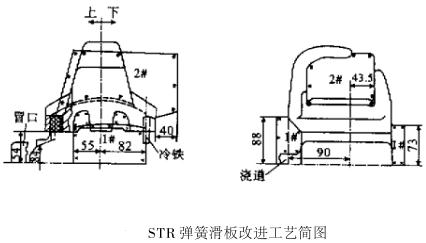

  在试制过程中发现，钩子内侧出现的披锋，特别是大面积的披锋很难打磨平整，影响加工定位尺寸43.5mm的精度，从而导致螺丝孔和销孔加工偏离正确位置。而且未被消除的披锋还会对钢板汽车板簧造成磨损。为解决问题，特增加了形成钩子内腔的2#芯，如下图所示。
